無人機的振動試驗，是用以確定不同類型無人機產品經受振動的能力，測試目的是確定樣品的機械薄弱環節和特性降低情況。用這些振動試驗數據，結合有關規范用以判定樣品是否可以接收。在某些情況下，振動測試可用于論證三類無人機樣品的機械結構完好性和(或)研究它們的動態特性。下面，我們來看看如何使用貨運無人機系統振動測試臺做振動試驗。
貨運無人機系統振動測試臺的試驗方法：

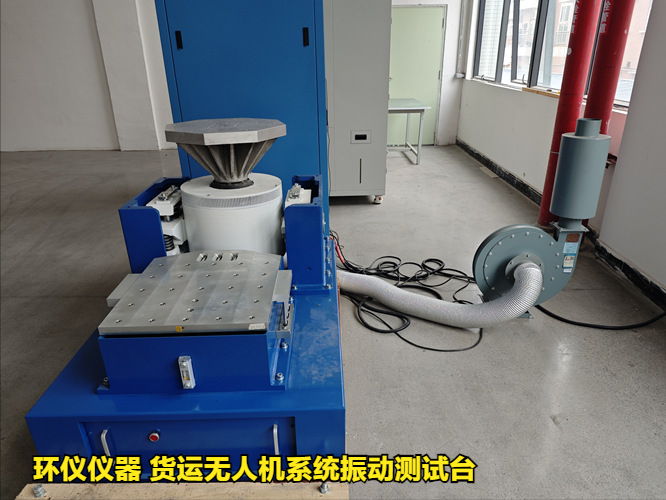

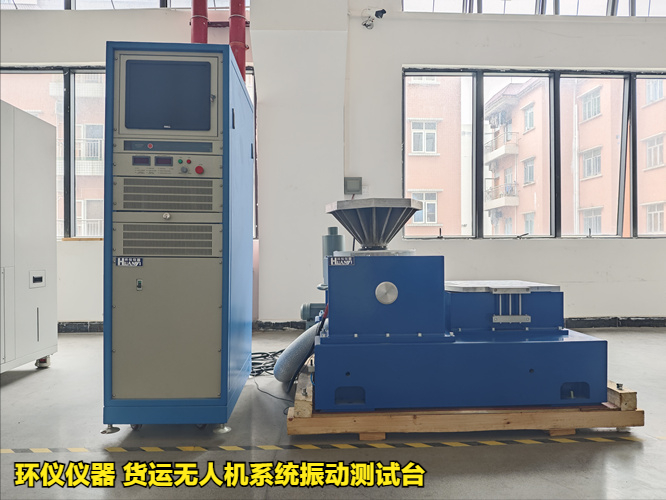

試驗設備：環儀儀器 貨運無人機系統振動測試臺
實驗?zāi)康模?/strong>確定不同類型無人機產品經受振動的能力
試驗過程：
1.受試樣品在無包裝和開機狀態下，緊固在貨運無人機系統振動測試臺上(受試樣品和夾具綜合重心的垂線應位于振動臺面的中心附近)，避免緊固受試樣品的裝置件(螺栓、壓板、壓條等)在振動試驗中產生自身共振。

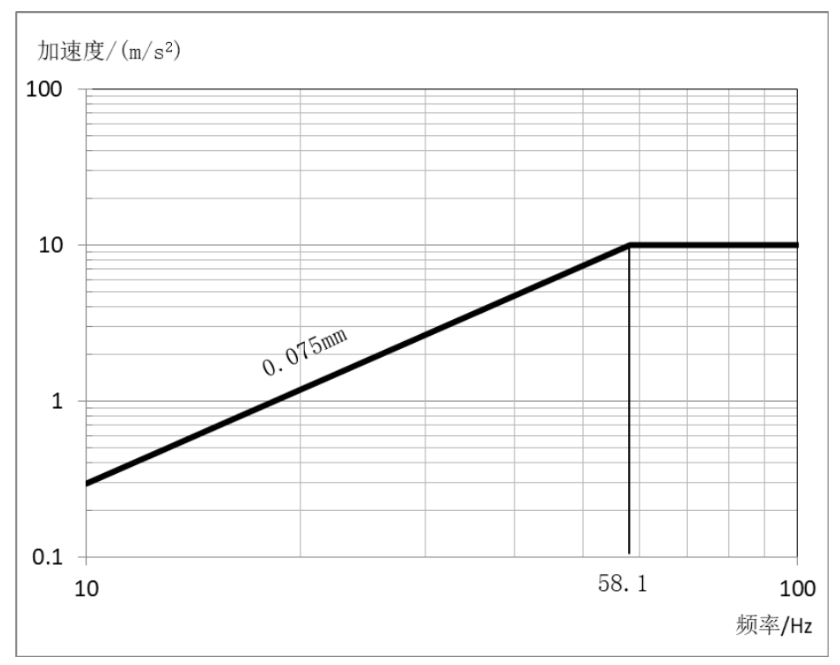

2.分別沿受試樣品三個正交軸向方向進行正弦掃頻試驗，其中一個正弦掃頻方向與受試無人機的飛行前進方向一致，掃描頻率范圍為10Hz~150Hz，其中10Hz~55Hz頻率范圍內正弦振動為定位移，振動位移幅值大小為0.075mm；55Hz~150Hz頻率范圍內正弦振動為定加速度，加速度值為10m/s2，振動曲線見下圖示。
3.對受試樣品進行正弦掃頻循環，掃頻時在整個頻率范圍中改變振動頻率，使其最低頻率到最高頻率(上掃)，再到最低頻率(下掃)，掃描頻率不超過1倍頻程/分鐘，正弦掃頻循環次數為5次，掃頻時間為 40 分鐘。
4.分別在三個相互垂直的方向進行掃頻試驗時，記錄每個振動方向上的危險頻率點，并進行定頻耐久試驗，試驗時間為 10分鐘。
試驗過程中對受試樣品的功能性能進行檢測，記錄受試樣品的功能性能狀況。
以上就是使用貨運無人機系統振動測試臺的試驗方法，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
