風扇在風扇擾流熱量溫度循環試驗箱中的性能驗證

冷卻風扇一般需要在-40～80 ℃的高速運轉下長期工作，且扇葉不能開裂和變形，所以對扇葉材質的強度和耐久性要求苛刻。為了研究冷卻風扇的熱性能，下面通過使用風扇擾流熱量溫度循環試驗箱，來探究其高低溫性能。

冷卻風扇熱性能試驗研究：

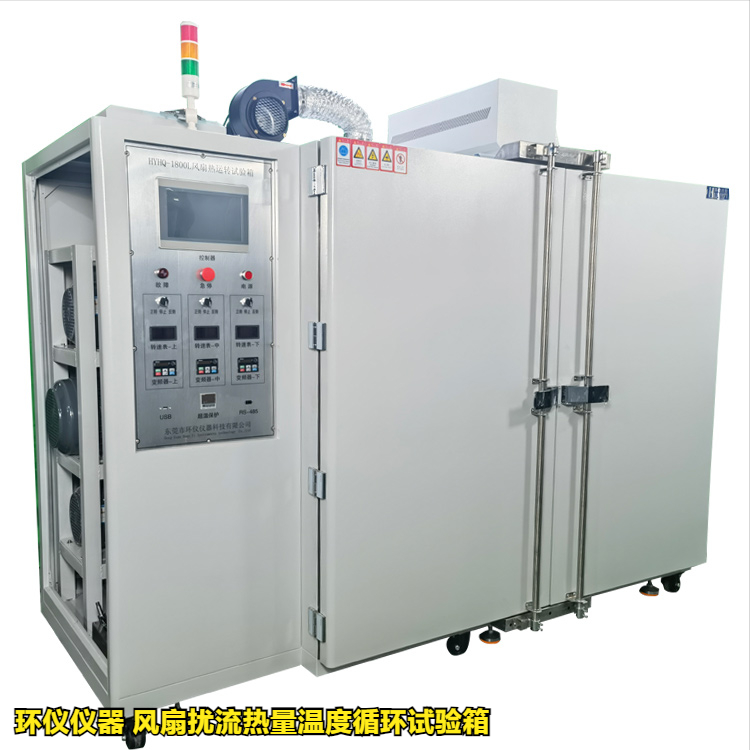

試驗設備：環儀儀器 風扇擾流熱量溫度循環試驗箱

試驗樣品：冷卻風扇

試驗步驟：

1.持續高溫負載

試驗方法：把扇葉按設計狀態安裝，置于扇擾流熱量溫度循環試驗箱內，通電電壓 14.5 V，扇葉工作轉速2 000 r/min，高溫驗證 80 ℃、100 ℃和120 ℃ 3種條件，試驗時間1 000 h。

技術要求：扇葉不能出現損壞或明顯的變形，試驗后流量、振動、動平衡比試驗前下降不超過10%，噪音增加不超過3 dB。

試驗結果：100 ℃和120 ℃條件下，試驗運行過程中扇葉出現變形并開裂，如下圖所示，試驗中止；80 ℃條件下，試驗滿足要求。

2.低溫沖擊性能

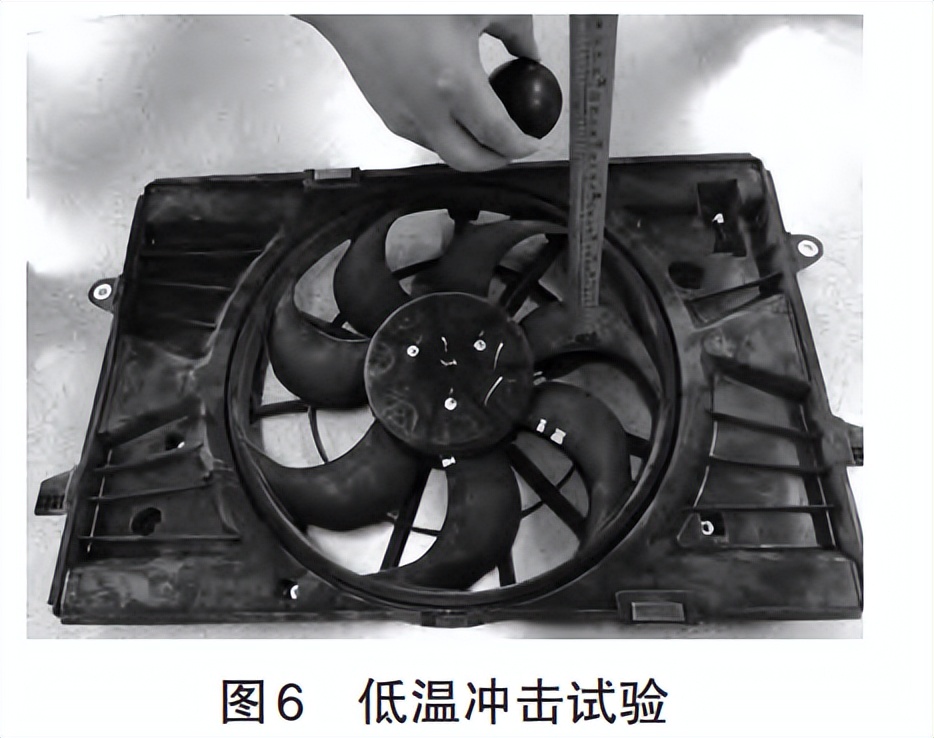

試驗方法：將扇葉按裝車狀態固定，放置于、溫度為-30 ℃風扇擾流熱量溫度循環試驗箱中，試驗時間 24 h。用質量0.5 kg鋼球從300 mm高度沖擊扇葉，如下圖所示。

技術要求：扇葉無損壞，試驗后風扇總成功能正常。

試驗結果：扇葉無損壞且總成功能正常。

以上就是冷卻風扇的高低溫試驗研究，如有試驗疑問，可以咨詢環儀儀器性格技術人員。
