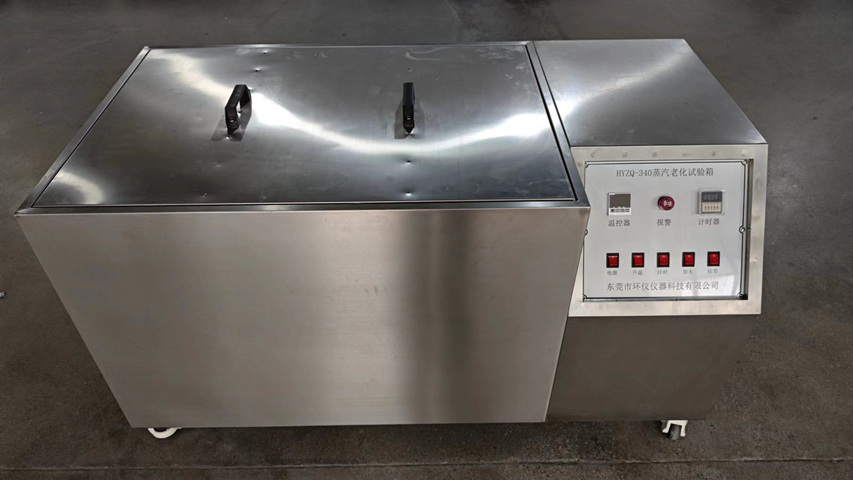

人造板加速老化不銹鋼水槽也叫人造板加速老化循環(huán)試驗箱，滿足GB/T17657-2022《人造板及飾面人造板理化性能試驗方法》標(biāo)準(zhǔn)中“4.26加速老化性能測定”相關(guān)測試要求。下面是人造板加速老化不銹鋼水槽的相關(guān)試驗方法。
試驗設(shè)備：環(huán)儀儀器 人造板加速老化不銹鋼水槽
試驗依據(jù)：GB/T17657-2022《人造板及飾面人造板理化性能試驗方法》中4.26加速老化性能測定
試驗過程：
一、試件平衡處理
必要時，將試件置于溫度(20±2)℃，相對濕度(65±5)%環(huán)境中平衡至質(zhì)量恒定，即相隔24 h兩次稱重結(jié)果之差不超過試件最后一次稱重質(zhì)量的0.1%。
二、試件放置
試件應(yīng)垂直放置于試件架中，試件之間有一定距離。在浸泡處理和噴蒸處理時，試件之間以及試件與器壁之間至少相距25 mm，使試件可以自由膨脹。浸泡處理時，試件上端距水面(75±25)mm。試驗用水為生活飲用水(自來水)。
三、加速老化循環(huán)
不銹鋼水槽，冰箱和鼓風(fēng)干燥箱中按a)，b)、c)、d)、e)、f)順序和相應(yīng)條件，連續(xù)進行1個加速老化循環(huán)處理:
a)(49±2)℃熱水中浸泡l h;
b)(93±3)℃蒸汽中噴蒸3 h;
c)(-12±3)℃冰箱中冷凍20 h;
d)(99±2)℃鼓風(fēng)干燥箱中干燥3 h;
e)(93±3)℃蒸汽中噴蒸3 h;
f)(99±2)℃鼓風(fēng)干燥箱中干燥18 h。
對試件共進行6個加速老化循環(huán)處理。如果循環(huán)中斷(如周末)，只能在冷凍處理時發(fā)生。應(yīng)經(jīng)常檢查試件是否分層或其他破壞，如有明顯破壞，應(yīng)予以記錄。
