熱沖擊試驗箱設計特點

熱沖擊試驗箱的熱沖擊試驗，需要使箱內的溫度從75℃在30min內切換到-40℃，為了達到這一目的，熱沖擊試驗箱需要有良好的制冷要求。為此，環儀儀器通過技術改良，設計出一款復疊式制冷的熱沖擊試驗箱，下面為大家分享此設計案例。

方案名稱：復疊式制冷熱沖擊試驗箱

設計方：環儀儀器

方案特點：復疊式制冷，制冷可達10℃/min，且穩定性、精準度高。

方案分析：

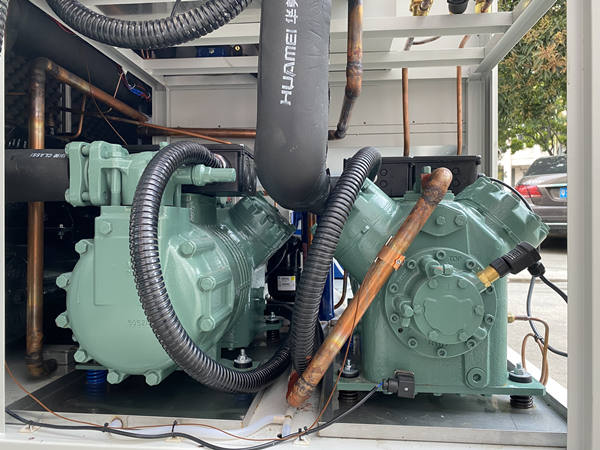

此方案中的復疊式制冷，制冷組件設置有兩套壓縮機，即第一制冷雙級壓縮機和第二制冷雙級壓縮機，其中第一制冷雙級壓縮機和第二制冷雙級壓縮機可獨立工作也可同時工作，進而配合進行兩次壓縮制冷，同時工作時可以每分鐘降溫10°的速度快速制冷。

此外，第一制冷雙級壓縮機和第二制冷雙級壓縮機啟動時可按先、后啟動，減少預熱時間，降低能耗。

方案原理：

第一級制冷和第二級制冷可獨立工作也可同時工作，當溫度高于或低于設定溫度時，反饋信息至控制系統，控制系統再控制所述第一制冷雙級壓縮機、所述第二制冷雙級壓縮機進行調整溫度，使得溫度恒定。

次方案通過高效制冷能力，有效增加溫度變化范圍，加速了溫度升降的變化，保持試驗溫度的穩定性，有效提高試驗的精度。
