《NB/T 10478-2020 干式空心電抗器濕熱環境條件與技術要求》標準

《NB/T 10478-2020 干式空心電抗器濕熱環境條件與技術要求》是由中華人民共和國能源部發布的標準，主要規范了干式空心電抗器在濕熱環境條件下的技術要求。該標準適用于干式空心電抗器在濕熱環境條件下的技術要求、試驗方法、檢驗規則等。

一、范圍：
本標準規定了干式空心電抗器在濕熱環境條件下使用時所處的環境參數組等級及其嚴酷程度、技術要求、試驗方法、防護措施及其標志、貯存和包裝等。本標準未作規定及說明時，應按產品的有關專業標準規定。

本標準適用于GB/T 4797.1-2018規定的“濕熱”和“亞濕熱”兩種氣候類型區域的變電站用交流電壓等級為10 kV~110 kV干式空心電抗器的設計、運輸、貯存、使用等過程，其他電壓等級產品可參照?qǐng)?zhí)行

二、試驗項目：
濕熱試驗、鹽霧試驗、霉菌試驗、太陽輻射試驗。

三、試驗設備：

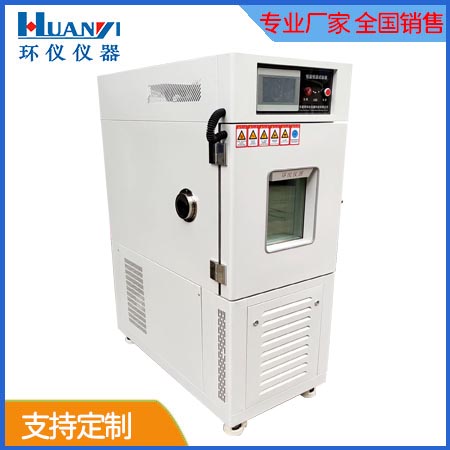

恒溫恒濕試驗箱、鹽霧試驗箱、氙燈老化試驗箱。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

交變濕熱試驗：

溫度:40℃±2K;
相對濕度:(93±3)%;

試驗時間:4d

試驗過程:

將試驗樣品按非帶電工作狀態放入試驗箱的有效空間內,不加濕的條件下將溫度上升至40℃±2K，當產品達到溫度穩定后，在2h內將箱內濕度調整到(93±3)%RH;在溫度為40℃±2K，相對濕度為（93±3）%的條件下保持96h，然后在0.5h內將相對濕度降低至73%～77%，然后在0.5h內將溫度調節到室溫。24h內完成匝間絕緣試驗。

交變鹽霧試驗：
試驗樣品按非帶電狀態放入鹽霧箱內，在15℃~35℃溫度條件下連續噴霧2h，噴霧過程結束時，將受試設備按非帶電狀態放入溫度為40℃±2K,相對濕度為(93±3)%的濕熱箱內，歷時20h~22h。對上述試驗進行3個循環，并在試驗循環結束后24h內完成匝間絕緣試驗。

NB/T 10478-2020該標準并未詳細規定所有與干式空心電抗器相關的技術要求和試驗方法，其他未涉及的技術要求和試驗方法應參照其他相關標準和規定執行。同時，不同類型和規格的干式空心電抗器可能具有不同的技術要求和試驗方法，因此在實際應用中應結合具體情況進行評估和測試。
